Cấu tạo hệ thống báo cháy cục bộ không dây gồm những gì1 ?

Trong bối cảnh ngày càng gia tăng những rủi ro về cháy nổ, cấu tạo hệ thống báo cháy cục bộ không dây trở thành một giải pháp bảo vệ hiệu quả và linh hoạt cho nhiều công trình: từ căn hộ chung cư, văn phòng, nhà xưởng đến các khu dịch vụ.

Việc nắm rõ cấu tạo hệ thống báo cháy cục bộ không dây giúp chủ đầu tư, kỹ thuật viên và người dùng cuối dễ dàng hiểu, lắp đặt và vận hành hệ thống một cách an toàn và hiệu quả. Bài viết này sẽ phân tích chi tiết từng thành phần trong cấu tạo hệ thống báo cháy cục bộ không dây, gồm: đầu báo khói, đầu báo nhiệt, trung tâm gateway, các thiết bị điều khiển, chuông đèn và nút ấn, cùng cách chúng phối hợp nhằm đảm bảo an toàn tối ưu.

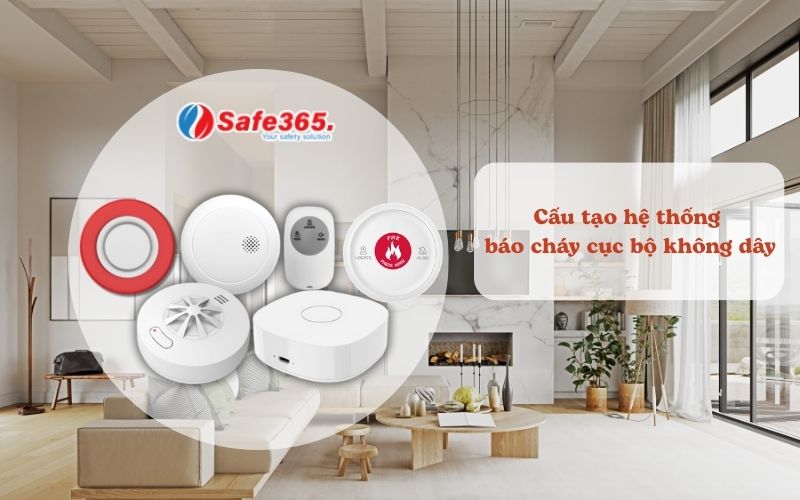

Cấu tạo hệ thống báo cháy cục bộ không dây gồm những gì?

1. Tổng quan về cấu tạo hệ thống báo cháy cục bộ không dây

Một hệ thống báo cháy cục bộ không dây thường gồm nhiều thành phần thiết yếu: cảm biến (đầu báo khói, đầu báo nhiệt), bộ điều khiển trung tâm (gateway), thiết bị tác động (chuông đèn), bộ điều khiển (control panel hoặc điều khiển từ xa) và nút nhấn khẩn cấp. Việc liên kết không dây giúp lắp đặt dễ dàng hơn, giảm thiểu đi dây và tăng tính linh hoạt, đặc biệt trong các công trình đã hoàn thiện. Việc hiểu cấu tạo hệ thống báo cháy cục bộ không dây sẽ giúp khai thác tối đa lợi ích, cũng như đảm bảo tính tương thích và bảo trì dễ dàng.

Nguyên lý hoạt động của hệ thống báo cháy cục bộ không dây

Quy trình hoạt động cơ bản của hệ thống báo cháy cục bộ không dây như sau:

Đầu báo phát hiện sự cố: Khi có khói, nhiệt hoặc khí gas bất thường, đầu báo lập tức phát tín hiệu.
Truyền tín hiệu không dây: Tín hiệu được gửi qua sóng RF/Zigbee/Wi-Fi về trung tâm báo cháy.
Trung tâm xử lý tín hiệu: Bộ trung tâm phân tích tín hiệu và kích hoạt cảnh báo.
Kích hoạt còi/đèn: Âm thanh và ánh sáng báo động vang lên để cảnh báo mọi người.
Người dùng phản ứng: Sử dụng bình chữa cháy, thoát hiểm hoặc gọi lực lượng PCCC.

👉 Một số trung tâm hiện đại còn hỗ trợ gửi cảnh báo qua điện thoại, SMS hoặc ứng dụng di động, giúp người quản lý nhận thông tin kịp thời ngay cả khi không có mặt tại công trình.

2. Đầu báo khói – Smoke Detector

2.1 Vai trò

Đầu báo khói là thiết bị đầu tiên phát hiện dấu hiệu cháy bằng cách nhận biết khói, nguyên nhân phổ biến nhất của hỏa hoạn. Trong cấu tạo hệ thống báo cháy cục bộ không dây, đầu báo khói đóng vai trò quan trọng trong việc phát hiện kịp thời và cung cấp tín hiệu báo động cho hệ thống.

2.2 Cấu tạo và nguyên lý hoạt động

Thông thường, đầu báo khói không dây sử dụng cảm biến quang điện (photodetector) để phát hiện sự thay đổi trong mức ánh sáng do có khói lọt vào buồng cảm biến. Khi nồng độ khói vượt ngưỡng cài đặt, thiết bị sẽ gửi tín hiệu không dây đến gateway hoặc điều khiển. Việc không dây giúp triển khai nhanh chóng, linh hoạt.

2.3 Đặc điểm kỹ thuật

Nguồn cấp: pin hoặc năng lượng từ trung tâm.
Tần số truyền tín hiệu: thường 433 MHz hoặc 2,4 GHz.
Khả năng kết nối với tối đa nhiều đầu báo khói trong cùng hệ thống.
Pin lithium có tuổi thọ từ 3 – 10 năm, có cảnh báo pin yếu.

3. Đầu báo nhiệt – Heat Detector

3.1 Vai trò

Trong một số tình huống, khói có thể không phát sinh sớm hoặc bị tản đi (ví dụ bếp ăn, kho hóa chất). Đầu báo nhiệt phát hiện sự tăng nhiệt độ vượt ngưỡng sẽ kích hoạt báo động, bổ sung cho đầu báo khói trong cấu tạo hệ thống báo cháy cục bộ không dây.

3.2 Cơ chế hoạt động

Có hai loại đầu báo nhiệt: dạng cố định ngưỡng (sẽ báo khi nhiệt độ vượt mức nhất định, ví dụ 57 °C) và dạng gia tăng (phát hiện tốc độ tăng nhiệt, ví dụ tăng > 6 °C/phút). Khi đạt ngưỡng, thiết bị gửi tín hiệu không dây tương tự đầu báo khói.

3.3 Đặc điểm kỹ thuật

Thích hợp đặt tại bếp, phòng máy, kho vật liệu dễ cháy.
Ít bị ảnh hưởng bởi bụi và hơi nước, nhạy với nhiệt độ thay đổi rõ.
Tuổi thọ pin và tần số truyền tương tự đầu báo khói.

4. Trung tâm (Gateway)

4.1 Vai trò trung tâm điều phối

Gateway là trái tim trong cấu tạo hệ thống báo cháy cục bộ không dây, nhận tín hiệu từ các đầu báo, xử lý và phát lệnh cảnh báo đến các thiết bị tác động, điều khiển, hay truyền tin tới hệ thống tầng trên như trung tâm giám sát hoặc ứng dụng di động.

4.2 Chức năng chính

Thu nhận tín hiệu từ đầu báo khói/nhiệt, nút ấn.
Xác thực và phân loại tín hiệu: cảnh báo thật, thử nghiệm, hoặc lỗi.
Phát lệnh đến chuông, đèn báo.
Giao tiếp với hệ thống giám sát hoặc điện thoại qua Wi-Fi, Ethernet hoặc GSM.
Quản trị hệ thống qua giao diện web/app, cấu hình địa chỉ đầu báo, lịch kiểm tra, lịch bảo trì.

4.3 Lợi ích không dây

Việc kết nối không dây giữa bước báo khói/nhiệt và gateway giúp lắp đặt không cần đi dây phức tạp. Gateway thường có pin dự phòng để hoạt động khi mất điện, đảm bảo vận hành 24/7. Ngoài ra, truyền qua mạng IP giúp giám sát từ xa dễ dàng.

5. Thiết bị điều khiển – Control Panel hoặc Remote Controller

5.1 Vai trò

Điều khiển (control panel) trong cấu tạo hệ thống báo cháy cục bộ không dây cho phép người dùng:

Bật/tắt hệ thống báo cháy tại chỗ.
Xem trạng thái từng thiết bị: độ nhạy, pin, vị trí.
Tiến hành reset sau khi xử lý sự cố, tắt báo động.

5.2 Giao diện và kết nối

Control panel thường có màn hình hiển thị đơn giản hoặc phím bấm chức năng. Trong hệ không dây hiện đại, có thêm app điều khiển, giúp bật tắt hoặc kiểm tra hệ từ xa qua smartphone.

5.3 Tính năng bảo trì

Cho phép kiểm tra tình trạng pin của các đầu báo khói/nhiệt, cảnh báo lỗi kết nối hoặc mất tín hiệu – cực kỳ quan trọng để đảm bảo hệ luôn sẵn sàng.

6. Chuông – Đèn báo (Alarm Siren & Strobe Light)

6.1 Vai trò trong hệ

Chuông và đèn báo (đèn chớp) là thành phần tác động, cảnh báo rõ ràng cho con người khi có nguy cơ cháy. Trong cấu tạo hệ thống báo cháy cục bộ không dây, chúng thực hiện nhiệm vụ báo động tại hiện trường.

6.2 Đặc điểm kỹ thuật

Âm lượng chuông lớn (≥ 85 dB ở khoảng 3 mét), dễ nghe trong môi trường ồn ào.
Đèn strobe chớp bằng đèn LED hoặc xenon, hiệu quả trong những không gian ánh sáng mạnh.
Kết nối không dây nhận tín hiệu từ gateway để kích hoạt đồng bộ với đầu báo.

6.3 Tiện ích nâng cao

Một số chuông–đèn không dây tích hợp thêm pin dự phòng và khả năng chống nước (IP66) để lắp ngoài trời hoặc khu ẩm ướt.

7. Nút ấn khẩn cấp – Manual Call Point (MCP)

7.1 Vai trò

Trong nhiều tình huống, con người có thể phát hiện cháy bằng mắt thường hoặc cảm giác đầu tiên. Nút ấn khẩn cấp là thiết bị cho phép người dùng kích hoạt hệ thống báo cháy một cách thủ công. Đây là thành phần không thể thiếu trong cấu tạo hệ thống báo cháy cục bộ không dây.

7.2 Thiết kế & hoạt động

Bao gồm nút nhấn hoặc kính vỡ để kích hoạt báo động.
Sau khi kích hoạt, MCP gửi tín hiệu đến gateway ngay lập tức, dù đầu báo chưa phát hiện khói/nhiệt.
Đèn hoặc màn hình nhỏ tích hợp để báo đã kích hoạt; reset bằng control panel.

7.3 Vị trí lắp đặt

Lắp ở hành lang, lối thoát hiểm, cổng ra vào, nơi dễ tiếp cận khi khẩn cấp.

8. So sánh hệ thống báo cháy cục bộ không dây và có dây

Ưu điểm của hệ thố

ng báo cháy không dây

Lắp đặt nhanh chóng: Không cần khoan đục tường hay đi dây điện phức tạp, phù hợp với nhà ở đã hoàn thiện hoặc công trình cải tạo.
Thẩm mỹ cao: Thiết bị nhỏ gọn, không có dây dẫn lằng nhằng nên giữ nguyên kiến trúc và nội thất, đặc biệt trong biệt thự, showroom.
Tiết kiệm chi phí thi công: Không tốn công đi dây, không cần nhiều vật tư phụ trợ, giảm đáng kể chi phí nhân công.
Dễ mở rộng, nâng cấp: Khi cần thêm đầu báo hoặc còi đèn, chỉ cần lắp mới và kết nối với trung tâm, không phải can thiệp vào hệ thống dây cũ.

Nhược điểm của hệ thống báo cháy không dây

Phụ thuộc pin: Hầu hết thiết bị sử dụng pin, nếu quên thay pin định kỳ có thể dẫn đến mất tín hiệu khi có sự cố.
Phạm vi kết nối hạn chế: Hệ thống thường phù hợp cho công trình vừa và nhỏ; đối với nhà xưởng hoặc tòa nhà nhiều tầng, cần thêm bộ mở rộng sóng.
Nguy cơ nhiễu sóng: Trong môi trường nhiều thiết bị điện tử, sóng Wi-Fi, RF… có thể gây nhiễu làm gián đoạn tín hiệu.

Khi nào nên chọn hệ thống báo cháy không dây?

Công trình nhỏ đến vừa: nhà ở riêng lẻ, căn hộ, cửa hàng, kho mini.
Công trình cải tạo: khó đi dây ngầm, đã hoàn thiện nội thất.
Chủ đầu tư cần lắp đặt nhanh: muốn có giải pháp tiết kiệm chi phí, không phá vỡ kết cấu công trình.

Bảng so sánh hệ thống báo cháy không dây và có dây

Tiêu chí	Hệ thống báo cháy không dây	Hệ thống báo cháy có dây
Thi công lắp đặt	Dễ dàng, không cần đi dây, lắp nhanh	Mất nhiều thời gian, cần thi công dây điện
Chi phí đầu tư ban đầu	Thấp hơn, tiết kiệm chi phí dây và nhân công	Cao hơn do phải đi dây, vật tư và nhân công
Tính thẩm mỹ	Gọn gàng, không phá vỡ nội thất	Có thể ảnh hưởng kiến trúc nếu đi dây nổi
Mở rộng hệ thống	Dễ dàng bổ sung thiết bị mới	Khó khăn, cần kéo dây mới
Độ ổn định tín hiệu	Có thể bị nhiễu sóng, phụ thuộc pin	Ổn định, ít rủi ro nhiễu tín hiệu
Phạm vi ứng dụng	Phù hợp công trình nhỏ và vừa, văn phòng, cửa hàng	Thích hợp công trình lớn, nhiều tầng, tiêu chuẩn cao
Bảo trì, bảo dưỡng	Cần thay pin định kỳ, kiểm tra tín hiệu thường xuyên	Ít bảo trì, chỉ cần kiểm tra định kỳ
Độ bền lâu dài	Tuổi thọ phụ thuộc pin và chất lượng sóng	Độ bền cao, ít hỏng hóc khi lắp đặt đúng chuẩn

9. Ứng dụng thực tế của hệ thống báo cháy cục bộ không dây

Hệ thống này đặc biệt phù hợp với:

Nhà ở riêng lẻ, căn hộ, chung cư mini: gọn gàng, tiết kiệm, dễ lắp đặt.
Văn phòng, cửa hàng, showroom: đảm bảo an toàn cho nhân viên và khách hàng.
Kho nhỏ, nhà xưởng vừa và nhỏ: phát hiện sớm cháy nổ để giảm thiệt hại.
Khách sạn mini, homestay: tăng tính an toàn, đáp ứng quy định PCCC.

10. Lưu ý khi chọn và lắp đặt hệ thống báo cháy cục bộ không dây

Tiêu chuẩn & chứng nhận: Chỉ chọn thiết bị đạt chuẩn TCVN, có CO/CQ rõ ràng để đảm bảo chất lượng và tuân thủ quy định PCCC.
Khoảng cách kết nối: Khảo sát không gian, tránh lắp ở nơi nhiều vật cản; với công trình lớn nên dùng bộ mở rộng sóng.
Nguồn điện & pin: Ưu tiên thiết bị có cảnh báo pin yếu, lắp ở vị trí dễ thay pin; trung tâm nên có nguồn dự phòng.
Bảo trì định kỳ: Kiểm tra hệ thống 3–6 tháng/lần, test thiết bị, thay pin kịp thời để hệ thống luôn hoạt động ổn định.

Liên hệ Safe365

Cấu tạo hệ thống báo cháy cục bộ không dây gồm nhiều thiết bị quan trọng như trung tâm báo cháy, đầu báo khói/nhiệt/gas, nút nhấn khẩn cấp, còi/chuông/đèn báo, nguồn pin và bộ mở rộng sóng. Nhờ sự kết hợp này, hệ thống giúp cảnh báo sớm và kịp thời khi có sự cố cháy nổ.

Đối với các công trình nhỏ và vừa, đặc biệt là nhà ở, cửa hàng, văn phòng, việc lắp đặt báo cháy không dây là giải pháp tối ưu: vừa tiết kiệm chi phí, vừa đảm bảo an toàn, lại dễ dàng nâng cấp khi cần.

Nếu bạn đang tìm giải pháp cấu tạo hệ thống báo cháy cục bộ không dây chất lượng, đáng tin cậy – Safe365 là một trong những đơn vị tiên phong cung cấp hệ thống thông minh, tích hợp đầy đủ các thành phần đã mô tả. Safe365 mang đến:

Các đầu báo khói và nhiệt nhạy cao, độ ổn định cao.
Gateway thông minh hỗ trợ giám sát qua app và hệ thống.
Chuông đèn mạnh, dễ nhận biết.
Nút ấn an toàn, dễ sử dụng.
Dịch vụ lắp đặt, bảo trì, hỗ trợ kỹ thuật chuyên nghiệp, cam kết bảo vệ tài sản và an toàn người sử dụng.

Với Safe365, bạn không chỉ sở hữu một cấu tạo hệ thống báo cháy cục bộ không dây hiệu quả, mà còn yên tâm nhờ dịch vụ sau bán hàng tận tâm và bảo trì định kỳ, đảm bảo hệ hoạt động liên tục và tin cậy. Hãy liên hệ ngay với Safe365 để được tư vấn chi tiết và nhận giải pháp phù hợp cho không gian của bạn.
