Tủ Báo Cháy Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Ứng Dụng

Table of Contents

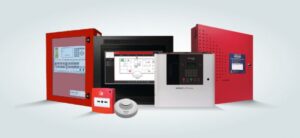

1. Tủ Báo Cháy Là Gì?

Tủ báo cháy là một thiết bị trung tâm trong hệ thống phòng cháy chữa cháy (PCCC), đóng vai trò như “bộ não” điều khiển và giám sát toàn bộ hoạt động của hệ thống. Tủ báo cháy có nhiệm vụ tiếp nhận tín hiệu từ các thiết bị cảm biến và đầu báo cháy được lắp đặt khắp các khu vực trong tòa nhà, nhà máy hoặc chung cư. Khi phát hiện có dấu hiệu cháy nổ như nhiệt độ tăng cao, khói, hoặc ngọn lửa, các thiết bị cảm biến sẽ gửi tín hiệu về tủ báo cháy.

1.1 Vai trò của tủ báo cháy:

Nhận biết và xử lý tín hiệu: Tủ báo cháy tiếp nhận và phân tích các tín hiệu từ các thiết bị cảm biến, xác định vị trí xảy ra sự cố và mức độ nghiêm trọng của đám cháy.
Báo động: Khi phát hiện cháy, tủ báo cháy sẽ kích hoạt hệ thống báo động bằng âm thanh, ánh sáng hoặc cả hai, đồng thời gửi tín hiệu đến trung tâm điều khiển hoặc người trực để kịp thời xử lý.
Điều khiển các thiết bị khác: Tủ báo cháy có thể được kết nối với các thiết bị khác trong hệ thống PCCC như van xả khí, bơm chữa cháy, cửa thoát hiểm tự động để thực hiện các thao tác cần thiết nhằm dập tắt đám cháy và đảm bảo an toàn cho người và tài sản.
Ghi lại dữ liệu: Tủ báo cháy lưu trữ các thông tin về các sự cố cháy nổ, giúp cho việc điều tra nguyên nhân và đánh giá hiệu quả của hệ thống PCCC trở nên dễ dàng hơn.

1.2 Tại sao cần lắp đặt tủ báo cháy?

Việc lắp đặt tủ báo cháy là vô cùng quan trọng và cần thiết đối với các tòa nhà, chung cư, nhà máy vì những lý do sau:

Phát hiện cháy sớm: Tủ báo cháy giúp phát hiện cháy ngay từ giai đoạn đầu, khi đám cháy còn nhỏ và dễ kiểm soát, hạn chế thiệt hại về người và tài sản.
Cảnh báo kịp thời: Tín hiệu báo động từ tủ báo cháy giúp mọi người nhanh chóng nhận biết nguy hiểm và di tản đến nơi an toàn.
Tự động hóa quá trình chữa cháy: Tủ báo cháy có thể kích hoạt các thiết bị chữa cháy tự động, giúp giảm thiểu sự can thiệp của con người và tăng hiệu quả chữa cháy.
Đảm bảo an toàn: Tủ báo cháy là một phần không thể thiếu trong hệ thống PCCC, giúp đảm bảo an toàn cho mọi người và tài sản trong trường hợp xảy ra cháy nổ.

2. Cấu Tạo Tủ Báo Cháy

Tủ báo cháy là trung tâm điều khiển của hệ thống báo cháy, gồm nhiều thành phần làm việc phối hợp nhịp nhàng để đảm bảo an toàn.

2.1 Bộ xử lý trung tâm:

Vai trò: Đây là “não bộ” của tủ báo cháy, tiếp nhận và xử lý tất cả các tín hiệu từ các đầu báo cháy, nút nhấn báo động, các cảm biến khác.

Chức năng:

Phân tích tín hiệu: Xác định loại tín hiệu (cháy, báo động, lỗi), vị trí xảy ra sự cố.
Điều khiển: Ra lệnh cho các thiết bị khác như còi báo động, đèn báo hiệu, van xả khí, bơm chữa cháy… hoạt động theo đúng quy trình.
Lưu trữ dữ liệu: Ghi lại lịch sử sự cố, giúp cho việc bảo trì và phân tích nguyên nhân trở nên dễ dàng hơn.

2.2 Bảng điều khiển:

Vai trò: Là giao diện người dùng để quan sát và điều khiển hệ thống.

Chức năng:

Hiển thị trạng thái hoạt động của hệ thống: Các đầu báo cháy, khu vực, thiết bị đang hoạt động bình thường hay có sự cố.
Hiển thị thông báo: Khi có sự cố xảy ra, bảng điều khiển sẽ hiển thị rõ ràng vị trí, loại sự cố để người vận hành kịp thời xử lý.
Điều khiển thủ công: Cho phép người vận hành kích hoạt hoặc tắt các thiết bị trong hệ thống.

2.3 Nguồn cấp điện dự phòng:

Vai trò: Đảm bảo hệ thống báo cháy hoạt động liên tục, ngay cả khi nguồn điện chính bị cắt.

Chức năng:

Cung cấp điện cho tủ báo cháy và các thiết bị phụ trợ khi mất điện.
Thường sử dụng ắc quy hoặc máy phát điện.

2.4 Ngõ vào và ngõ ra:

Ngõ vào: Tiếp nhận tín hiệu từ các thiết bị ngoại vi như đầu báo cháy, nút nhấn báo động, cảm biến nhiệt độ, độ ẩm…
Ngõ ra: Truyền tín hiệu điều khiển đến các thiết bị như còi báo động, đèn báo hiệu, van xả khí, bơm chữa cháy…

3. Phân loại tủ báo cháy:

3.1 Tủ báo cháy địa chỉ:

Ưu điểm:

Xác định chính xác vị trí xảy ra sự cố.
Có thể lập trình nhiều chức năng phức tạp.
Dễ dàng bảo trì, sửa chữa.

Nhược điểm:

Giá thành cao hơn.
Cần phần mềm chuyên dụng để cài đặt và quản lý.

3.2 Tủ báo cháy thường:

Ưu điểm:

Giá thành rẻ.
Cấu tạo đơn giản.

Nhược điểm:

Chỉ báo động tổng thể, không xác định được vị trí cháy chính xác.
Khó khăn trong việc bảo trì, sửa chữa.

4. Nguyên Lý Hoạt Động Của Tủ Báo Cháy

Tủ báo cháy hoạt động dựa trên một quy trình tự động, giúp phát hiện và xử lý các tình huống cháy nổ một cách nhanh chóng và hiệu quả.

4.1 Quy trình hoạt động:

Phát hiện cháy:

Các đầu báo cháy (khói, nhiệt, lửa…) được lắp đặt tại các vị trí quan trọng trong tòa nhà.
Khi phát hiện khói, nhiệt độ tăng cao hoặc ngọn lửa, đầu báo sẽ kích hoạt và gửi tín hiệu điện đến tủ trung tâm.

Truyền tín hiệu:

Tín hiệu từ các đầu báo sẽ được truyền đến tủ trung tâm báo cháy qua đường dây tín hiệu.

Xử lý tín hiệu:

Tủ trung tâm tiếp nhận và xử lý các tín hiệu này.
Bộ vi xử lý trong tủ trung tâm sẽ phân tích dữ liệu, xác định vị trí xảy ra sự cố và mức độ nghiêm trọng của đám cháy.

Báo động:

- Kích hoạt còi báo động: Tủ trung tâm sẽ gửi tín hiệu đến các còi báo động, đèn báo hiệu để thông báo về tình trạng cháy.
- Hiển thị cảnh báo: Trên bảng điều khiển của tủ trung tâm, thông tin về vị trí cháy, loại đầu báo kích hoạt sẽ được hiển thị rõ ràng.

Kích hoạt hệ thống chữa cháy (nếu có): Tùy thuộc vào cấu hình của hệ thống, tủ trung tâm có thể tự động kích hoạt các thiết bị chữa cháy như:

+ Van xả khí: Xả khí chữa cháy vào khu vực cháy.

+ Bơm chữa cháy: Cung cấp nước hoặc các chất chữa cháy khác.

+ Cửa thoát hiểm tự động: Mở cửa để tạo lối thoát hiểm.

+ Hệ thống phun nước tự động: Phun nước làm mát và dập tắt đám cháy.

4.2 Sơ đồ hoạt động đơn giản:

4.3 Các yếu tố ảnh hưởng đến hiệu quả của tủ báo cháy:

Chất lượng thiết bị: Các thiết bị phải được sản xuất bởi các hãng uy tín, đảm bảo chất lượng và độ bền.
Vị trí lắp đặt: Các đầu báo phải được lắp đặt ở những vị trí dễ phát hiện cháy, tránh các vật cản.
Bảo trì định kỳ: Hệ thống báo cháy cần được kiểm tra, bảo trì định kỳ để đảm bảo hoạt động ổn định.

5. Ứng Dụng Của Tủ Báo Cháy Trong Thực Tế

5.1 Trong các tòa nhà dân dụng:

Chung cư, nhà ở:

Cảnh báo sớm: Phát hiện và báo động ngay khi có dấu hiệu cháy, giúp cư dân kịp thời sơ tán.
Bảo vệ tài sản: Hạn chế thiệt hại về tài sản bằng cách phát hiện và dập tắt đám cháy ở giai đoạn đầu.
Tăng cường an ninh: Kết hợp với các hệ thống khác như camera giám sát, tạo thành một hệ thống an ninh toàn diện.

Văn phòng, tòa nhà hành chính:

Bảo vệ tài liệu, hồ sơ quan trọng: Giúp bảo vệ các tài liệu, hồ sơ có giá trị khỏi bị thiêu hủy.
Đảm bảo hoạt động liên tục: Giảm thiểu gián đoạn hoạt động của công ty, tổ chức.

Khách sạn, nhà hàng:

Bảo vệ khách hàng: Đảm bảo an toàn cho khách hàng, đặc biệt là vào ban đêm.
Bảo vệ tài sản của khách sạn: Hạn chế thiệt hại về tài sản do cháy nổ gây ra.

5.2 Trong các công trình công cộng:

Trường học, bệnh viện:

Bảo vệ người yếu thế: Bảo vệ học sinh, bệnh nhân, người già và trẻ em trước nguy cơ cháy nổ.
Đảm bảo hoạt động bình thường: Giảm thiểu gián đoạn việc học tập, chữa bệnh.

Trung tâm thương mại, siêu thị:

Bảo vệ khách hàng: Đảm bảo an toàn cho lượng lớn khách hàng trong các trung tâm thương mại.
Bảo vệ hàng hóa: Hạn chế thiệt hại về hàng hóa do cháy nổ gây ra.

Sân bay, ga tàu:

Bảo vệ hành khách: Đảm bảo an toàn cho hành khách và nhân viên.
Bảo vệ cơ sở hạ tầng: Bảo vệ các công trình quan trọng như nhà ga, sân bay.

5.3 Trong các cơ sở sản xuất:

Nhà máy, xí nghiệp:

Giám sát khu vực nguy hiểm: Đặc biệt quan trọng đối với các khu vực có nhiều chất dễ cháy, nổ.
Bảo vệ máy móc, thiết bị: Hạn chế thiệt hại về máy móc, thiết bị sản xuất.
Bảo vệ nguyên liệu, sản phẩm: Bảo vệ nguyên liệu, sản phẩm khỏi bị hư hỏng do cháy nổ.

6. Lưu ý khi lắp đặt và bảo dưỡng tủ báo cháy

Để hệ thống báo cháy hoạt động ổn định và phát huy tối đa hiệu quả, việc lắp đặt và bảo dưỡng đúng cách là vô cùng quan trọng.

6.1 Lắp đặt tủ báo cháy

Tuân thủ tiêu chuẩn quy định lắp đặt tủ báo cháy:

Vị trí lắp đặt: Chọn vị trí lắp đặt phù hợp, tránh các khu vực có nhiệt độ cao, độ ẩm lớn hoặc dễ bị rung lắc.
Khoảng cách giữa các đầu báo: Đảm bảo khoảng cách giữa các đầu báo hợp lý để phát hiện cháy kịp thời.
Đường dây tín hiệu: Sử dụng đường dây tín hiệu chất lượng tốt, đảm bảo tín hiệu truyền ổn định.
Lắp đặt bởi đội ngũ chuyên nghiệp: Nên thuê các đơn vị thi công có kinh nghiệm, được cấp phép để đảm bảo chất lượng công trình.
Kiểm tra kỹ lưỡng sau khi lắp đặt: Kiểm tra toàn bộ hệ thống sau khi lắp đặt để đảm bảo hoạt động đúng quy cách.

Tủ Báo Cháy 2025: Cập Nhật Tiêu Chuẩn & Quy Định Quan Trọng Mới Nhất

6.2 Bảo dưỡng tủ báo cháy

Kiểm tra định kỳ:

Tần suất: Thực hiện kiểm tra định kỳ theo đúng quy định của nhà sản xuất và yêu cầu của cơ quan chức năng.
Nội dung kiểm tra: Kiểm tra nguồn điện, pin dự phòng, các kết nối, hoạt động của còi báo động, đèn báo hiệu…

Thay thế pin dự phòng:

Định kỳ: Thay pin dự phòng theo đúng lịch trình để đảm bảo hệ thống hoạt động liên tục khi mất điện.
Chọn loại pin: Sử dụng loại pin đúng chủng loại, dung lượng để đảm bảo tuổi thọ và hiệu quả hoạt động.

Vệ sinh:
